Insulation vs. Flame Retardancy: A Guide to Balancing Electrical Performance and Cost (FR4 vs. Bakelite)

Propenso a vazamentos em ambientes úmidos, degradação do desempenho em altas temperaturas e dificuldade de equilibrar custo e confiabilidade são os principais pontos problemáticos na seleção de materiais de isolamento eletrônico. As folhas de baquelite apresentam absorção de umidade um pouco maior, levando a uma diminuição na resistência do isolamento sob alta umidade; As folhas FR4 oferecem estabilidade dimensional, resistência à umidade e ao calor, mas a um custo mais elevado. As folhas de fibra de vidro FR4 se tornaram populares devido ao seu desempenho equilibrado, mas como escolher a opção mais econômica entre FR4 e baquelite? A seguinte comparação detalhada de desempenho elétrico, retardamento de chama, custo e cenários de aplicação ajuda você a fazer a seleção.

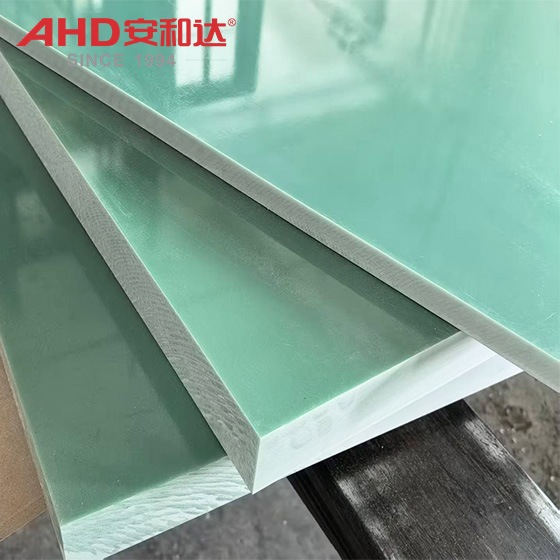

Folha de fibra de vidro AHD FR4

Ⅰ . Comparação de atributos básicos e desempenho elétrico central de FR4 e baquelite

1.1 Definição de Material e Padrões da Indústria

Folha de fibra de vidro FR4: Laminado de fibra de vidro epóxi. "FR" representa retardamento de chama, atendendo ao padrão retardador de chama UL94 V-0 e é um material de isolamento eletrônico convencional de acordo com as especificações IPC-4101.

Folha de baquelite (placa de resina fenólica): Cartão laminado fenólico/placa de tecido, comumente conhecida como baquelite, é um material composto de resina fenólica que está em conformidade com o padrão da indústria GB/T 1303.1-2015.

1.2 Comparação dos principais parâmetros de desempenho elétrico

Desempenho	Folha de fibra de vidro FR4	Folha de baquelite	Diferenças de desempenho
Resistência de isolamento de volume	10¹²-10¹⁵Ω·cm	10⁹-10¹¹Ω·cm	O isolamento FR4 é 100-1000 vezes maior, proporcionando proteção mais forte contra vazamentos.
Resistência Dielétrica (Tensão de Ruptura)	30-40kV/mm	15-25kV/mm	O FR4 possui capacidade de resistência de alta tensão mais forte, adequada para equipamentos de alta tensão.
Constante Dielétrica (Dk, 1MHz)	4,2-4,7	4,5-5,5	FR4 é mais estável; FR4 vs. Bakelite oferece integridade de sinal superior para PCBs.
Fator de Perda (Df)	0,015-0,025	0,03-0,05	A baquelite tem alta perda de sinal em altas frequências e não é adequada para circuitos de alta velocidade.
Absorção de umidade (24h)	≤0,1%	0,5%-1,0%	A resistência à umidade do FR4 versus baquelite difere significativamente.
Temperatura de transição vítrea (Tg)	130-140℃ (padrão)	90-110℃	O FR4 possui maior resistência a altas temperaturas e melhor estabilidade térmica em alta umidade.
Classificação retardante de chama:	UL94 V-0	UL94 V-1/V-2	O FR4 oferece retardamento de chama superior e se autoextingue imediatamente após a remoção da chama.

Folha de fibra de vidro preta AHD FR4

1.3 Estabilidade do Isolamento: Desempenho em Ambientes Úmidos e de Alta Temperatura

As folhas de baquelite possuem alta absorção de água, levando à diminuição da resistência de isolamento em ambientes úmidos e tendência a vazamentos elétricos. O uso a longo prazo também aumenta o risco de envelhecimento e rachaduras.

Já a chapa FR4 possui baixa absorção de água e alta condutividade térmica (Tg). Seu desempenho de isolamento degrada-se minimamente sob condições de alta temperatura e umidade. O FR4 demonstra uma clara vantagem na estabilidade do isolamento em comparação com a baquelite, garantindo a segurança do circuito a longo prazo.

Ⅱ. Desempenho retardador de chamas: Padrão UL94 e confiabilidade de segurança

2.1 Vantagens do retardador de chama FR4

FR4 contém resina epóxi bromada, é retardador de chama UL94 V-0, autoextinguível dentro de 30 segundos após o contato com a chama, não goteja nem propaga chama e atende aos requisitos de segurança obrigatórios para equipamentos eletrônicos. Adequado para equipamentos de alta tensão, controle industrial, eletrônica automotiva e outras aplicações com requisitos rigorosos de retardante de chama.

2.2 Propriedades de isolamento de baquelite Limitações retardadoras de chama

A baquelite é principalmente de grau UL94 V-1/V-2, com retardamento de chama mais fraco do que FR4. Produz facilmente vapores tóxicos durante a queima e é propenso à fragilização e a uma queda acentuada na resistência mecânica em altas temperaturas. Adequado apenas para aplicações de isolamento não críticas, de baixa tensão, temperatura normal, como interruptores comuns e caixas de aparelhos elétricos de baixo custo.

2.3 Conclusão da seleção do retardador de chama

Classificação retardante de chama FR4 vs Baquelite (UL94): FR4 tem uma classificação retardante de chama mais alta e maior segurança, tornando-o a primeira escolha para isolamento eletrônico; A baquelite só é adequada para cenários com orçamentos muito baixos e requisitos de segurança não essenciais.

Haste de fibra de vidro AHD FR4 (haste FR4)

Ⅲ. Análise de Custo: Equilibrando Custo e Desempenho de Baquelite versus FR4

3.1 Comparação de preços de materiais

Folha de fibra de vidro FR4: Alto custo, espessura de 1-50 mm, preço unitário diminui com lotes maiores.

Folha de baquelite: Baixo custo, 30%-50% mais barato que FR4, mas com desvantagens significativas de desempenho.

3.2 Custo do Ciclo de Vida (LCC)

Baquelite: Baixo custo inicial de compra, mas rápida degradação do desempenho elétrico ao longo do tempo, propenso a falhas em ambientes úmidos/de alta temperatura, altos custos de manutenção e substituição de equipamentos e custos totais mais elevados a longo prazo.

FR4: Custo inicial mais alto, mas durabilidade superior a longo prazo em comparação com a baquelite, desempenho estável a longo prazo, baixa taxa de falhas, baixa manutenção e excelentes propriedades de material isolante com boa relação custo-benefício.

3.3 Custos de produção e processamento em massa

FR4 vs Baquelite para custo de produção em massa: FR4 possui tecnologia madura, alto rendimento de processamento e alta precisão em corte, perfuração e fresamento; A baquelite é relativamente mais propensa a lascar e rachar e tem uma alta taxa de perda de processamento.

Folha plástica de baquelite AHD

Ⅳ. Cenários de aplicação: quando escolher o FR4? Quando escolher a baquelite?

4.1 Cenários onde a folha de fibra de vidro FR4 é preferida:

Fabricação de PCB: Placas de circuito de média a alta frequência, PCBs multicamadas, placas-mãe de controle industrial; A rigidez dielétrica do FR4 e a estabilidade do sinal são bem combinadas.

Equipamentos elétricos de alta tensão: juntas isolantes, placas de amortecimento de arco, componentes de interruptores de alta tensão; adequado para requisitos de isolamento de alta tensão.

Ambientes úmidos/de alta temperatura: eletrônicos externos, novos equipamentos de energia, equipamentos industriais em regiões úmidas e quentes; A estabilidade térmica do FR4 versus baquelite em alta umidade é mais confiável.

Eletrônica de Precisão e Cenários de Alta Frequência: Equipamentos de comunicação, eletrônica automotiva, instrumentos médicos; garantindo a integridade do sinal.

Cenários de Segurança Retardantes de Chamas: Trânsito ferroviário, aviônicos, equipamentos de armazenamento de energia; atendendo ao padrão obrigatório de retardante de chama UL94 V-0.

4.2 Cenários onde a folha de baquelite é opcional:

Aparelhos elétricos gerais de baixa tensão: interruptores de baixo custo, caixas de pequenos eletrodomésticos, juntas isolantes não críticas; orçamento extremamente baixo e ambiente seco.

Produtos descartáveis/de uso de curto prazo: Brinquedos, componentes eletrônicos simples, com baixa exigência de materiais isolantes para eletrônicos.

Componentes isolantes não resistentes: Baixa frequência, temperatura normal, ambientes secos, sem riscos de alta temperatura, alta umidade ou alta tensão.

4.3 Princípios Básicos de Seleção

Equilíbrio de custos entre FR4 e baquelite: Selecione FR4 para equipamentos principais, isolamento crítico e ambientes agressivos para garantir confiabilidade; selecione baquelite para cenários não essenciais, de baixa tensão e secos para controlar os custos iniciais.

Placa de baquelite preta AHD

Ⅴ. Vantagens do fabricante AHD: 32 anos de foco, fornecendo soluções de chapas e hastes isolantes de alto desempenho

AHD possui 32 anos de experiência na fabricação de folhas e hastes isolantes de plástico de engenharia, fornecendo folhas de fibra de vidro FR4 e folhas de baquelite de alta qualidade, com desempenho de produto atendendo aos padrões.

Vantagens principais do AHD

Qualidade estável: FR4 está em conformidade com UL94 V-0, garantindo propriedades elétricas precisas e controláveis; A baquelite segue rigorosamente os padrões nacionais, garantindo um desempenho estável.

Serviços personalizados: Espessura personalizável (0,5-100 mm), tamanho e modelos de proteção ESD estão disponíveis, fornecendo materiais FR4 e baquelite à prova de ESD.

Fornecimento direto da fábrica: Sem intermediários; A baquelite é mais econômica que o FR4, oferecendo um valor ainda melhor para compras a granel.

Seleção Profissional: Nossa equipe de engenharia fornece consultoria de seleção e relatórios de testes de desempenho, ajudando você a equilibrar o custo do material FR4 versus o valor do desempenho.

Prazo de entrega garantido: Mantemos um grande estoque; pedidos em grandes quantidades são entregues dentro de 7 a 15 dias, adaptando-se às necessidades de produção em massa.

Ⅵ. Resumo: Seleção de material de isolamento versus retardante de chama – Equilibrando desempenho e custo

Principais diferenças entre FR4 e baquelite: FR4 é excelente em resistência de isolamento, propriedades dielétricas, resistência à umidade e ao calor, retardamento de chama e durabilidade, tornando-o a escolha principal para materiais isolantes em eletrônicos. A baquelite é apenas um pouco mais barata, mas seu desempenho é menos robusto, limitando sua aplicabilidade.

Recomendação de seleção final: Para confiabilidade, segurança, retardamento de chama e adaptabilidade a ambientes agressivos a longo prazo, escolha a folha de fibra de vidro AHD FR4. Para orçamentos extremamente baixos e aplicações de secagem de baixa pressão não essenciais, escolha a folha de baquelite AHD.

Contate a AHD agora para um orçamento personalizado e soluções técnicas, tornando sua seleção de material de isolamento eletrônico mais confiável e econômica! Folha e haste de plástico AHD – Fornecimento direto da fábrica, garantia de qualidade, seleção profissional!

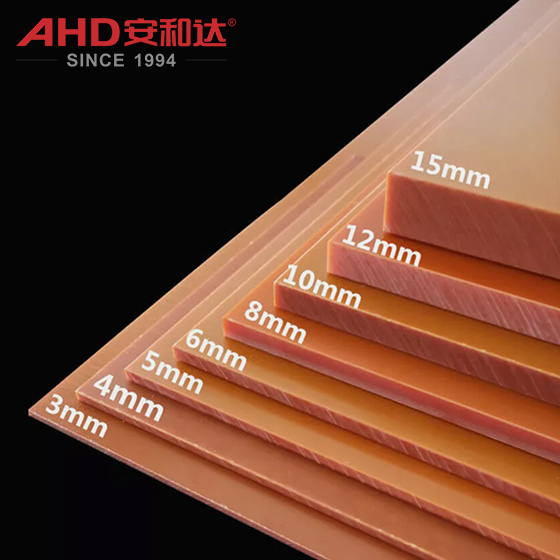

Espessura dos Painéis de Baquelite
