Revolução da embalagem de semicondutores: gabaritos de folha PEEK para estabilidade em altas temperaturas

Em embalagens avançadas de semicondutores, o empenamento durante a soldagem por refluxo geralmente prejudica a precisão. Para engenheiros de semicondutores, a seleção do material de fixação correto impacta diretamente o rendimento e a confiabilidade. É por isso que os engenheiros agora especificam a folha PEEK para gabaritos de alta temperatura. Ao contrário dos plásticos tradicionais, a Folha de Plástico PEEK mantém alta estabilidade dimensional a 260°C. Para atualização de fábricas para embalagens Fan-Out e 2,5D, a Folha de Polieteretercetona substitui as placas de resina epóxi, reduzindo as taxas de retrabalho em 40% e sobrevivendo a mais de 500 ciclos térmicos.

A AHD Polymer, com 32 anos de experiência em fabricação de plásticos de engenharia, fornece soluções de folha PEEK de alto desempenho adaptadas para aplicações de alta temperatura.

Por que materiais estáveis em altas temperaturas são necessários para embalagens avançadas

1. O desafio do calor nas embalagens modernas

A embalagem avançada (2,5D/3D, SiP, Fan-out) inclui: Condições térmicas extremas.

Soldagem por refluxo: temperatura de pico de 230-260°C

Ciclismo térmico: mais de 1000 ciclos -55°C a 150°C

Teste de alta temperatura: 125-200C para verificação de confiabilidade

Limitações críticas de materiais tradicionais como PPS e PI:

PPS: Deforma >200°C, CTE 50ppm/C

PI: Caro e com baixa resistência química

2. Folha PEEK: a solução perfeita de estabilidade térmica

Folha PEEK (polieteretercetona) é um termoplástico semicristalino com:

Ponto de fusão 343°C

temperatura de transição vítrea (Tg) 143 °C

Temperatura operacional: contínuo 260°C

CTE: 25-30 ppm/°C (combinação muito boa com silício)

Folha de polieteretercetona Estabilidade dimensional 260°C, <0,02% de deformação após 500 ciclos térmicos. Isto é melhor que o PPS (1,2% de deformação).

Folha PEEK vs. Materiais Tradicionais: Comparação de Desempenho

Parâmetro	Folha PEEK	Folha PPS	Folha PI
Temperatura Contínua (°C)	260	200	250
Tg (°C)	143	85	360
CTE (ppm/°C)	27	50	35
Resistência à tração (MPa)	100	70	85
Módulo Flexural (GPa)	3.8	2,5	3.2
Deformação @260°C	<0,02%	1,2%	0,1%

Vantagens da folha de plástico PEEK em luminárias semicondutoras

1. Estabilidade Dimensional Excepcional

O baixo CTE da Folha de Plástico PEEK (27 ppm/°C) minimiza a incompatibilidade de expansão térmica com o silício (2,6 ppm/°C). Isso evita o empenamento do acessório durante a soldagem por refluxo, garantindo o posicionamento preciso do chip e reduzindo os defeitos de montagem em até 40%.

2. Resistência Química Superior

A folha de polieteretercetona resiste à maioria dos produtos químicos semicondutores:

Ácidos: HCl, H2SO4 (exceto concentrado)

Bases: NaOH, KOH

Solventes: Acetona, IPA, xileno

Esta estabilidade evita a degradação do material em processos de limpeza húmida, prolongando a vida útil do acessório para mais de 5 anos.

3. Desgaseificação ultrabaixa e geração de partículas

A folha PEEK atende aos padrões de desgaseificação SEMATECH E595:

Perda total de massa (TML): <0,1%

Materiais condensáveis voláteis coletados (CVCM): <0,01%

A baixa geração de partículas (<0,1 partículas/cm³) garante a conformidade da sala limpa para processos de 5nm/3nm, reduzindo os riscos de contaminação.

Aplicações do mundo real em embalagens avançadas

1. Gabaritos de solda por refluxo

Aplicação: acessórios de interposição 2,5D, transportadores de embalagem em nível de wafer fan-out (FOWLP)

Processo: pico de 260°C, duração de 5 min

Desempenho da folha PEEK: Planicidade dentro de ±0,03 mm, sem empenamento após 1000 ciclos

Resultado: custo de substituição de acessórios caiu 60% (aumento de rendimento de 92% a 99,5%)

2. Soquetes para testes de alta temperatura

Aplicação Soquetes de teste GPU/CPU Suportes de módulo de memória

Processo: 150-200 °C, teste contínuo de 48 horas

Desempenho da folha PEEK: fluência zero; resistência de contato estável <50mΩ

A precisão do teste melhorou, a vida útil do soquete aumentou 3x em relação ao PPS

3. Peças de manuseio de wafer

Aplicação Mandris de wafer Efetores finais Bandejas de transporte

Processamento: mandris a vácuo de 125-180°C

Integridade do vácuo de desempenho da folha PEEK Nenhuma transferência de partículas para o wafer

Resultado: taxa de riscos do wafer < 0,01%

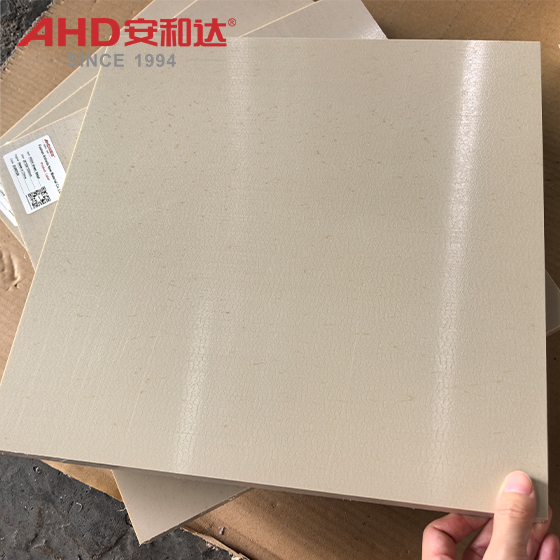

Polyetheretherketone PEEK Sheets Beige Natural

Polímero AHD: seu fornecedor confiável de folhas PEEK

32 anos de experiência em plásticos de engenharia

Desde 1994, a AHD Polymer é especialista em folhas e hastes plásticas de alto desempenho. Recursos da nossa planilha PEEK:

Certificado pela ISO 9001/14001

Integração vertical: da matéria-prima ao produto acabado

Usinagem de precisão Tolerâncias estreitas

Gama completa de produtos PEEK

Oferecemos séries completas de folhas e hastes de plástico de engenharia, como segue:

Espessura da folha/placa PEEK 1- 120 mm Tamanho padrão 610*1220mm

Folha PEEK ESD: Resistência superficial 10 6-10 9Ω para aplicações sensíveis a ESD

PEEK reforçado com fibra de vidro/carbono: Propriedades mecânicas melhoradas

Controle de qualidade intransigente

Conformidade de desempenho Compatível com ASTM e SEMATECH

Taxa de entrega: 99,8% dentro do prazo; taxa de defeito 0,02%

Teste de terceiros: RoHS certificado pela SGS

Soluções personalizadas e benefícios de volume

Fabricação personalizada: usinagem CNC, perfuração, roteamento para impressão

Amostragem rápida: entrega do protótipo em 3 dias

Preço por volume: economize em pedidos em quantidade

Suporte técnico: Seleção de materiais, consultoria de processos, otimização de projetos.

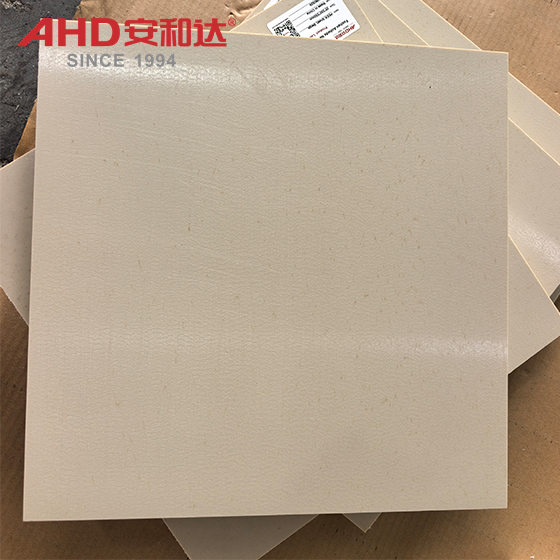

Polyetheretherketone PEEK Sheets Natural
