Folha de laminados de tecido de algodão fenólico - Série PFCC, Série 3025 e Comparação completa de classes equivalentes NEMA C850

Neste artigo, analisamos três dos principais sistemas padrão globais de laminado de tecido de algodão fenólico, incluindo a série padrão empresarial doméstica chinesa 3025, o padrão unificado internacional IEC PFCC e a série equivalente de alto desempenho NEMA C850 dos EUA. Ele explica a classificação da trama do tecido, requisitos mecânicos e dielétricos obrigatórios. Ele fornece uma tabela de correspondência de nível cruzado individual para compradores estrangeiros, engenheiros elétricos e fabricantes de peças CNC para selecionar rapidamente placas de tecido fenólico compatíveis.

Esboço dos três sistemas padrão de laminados de tecido de algodão fenólico

Laminado de tecido de algodão fenólico (também conhecido como placa de tecido de baquelite, folha de textolite) Prensado a quente a partir de tecido de algodão impregnado com resina fenólica termoendurecível, resistência térmica Classe E (120°C) Peças de desgaste mecânico, componentes de isolamento de baixa a média tensão. Existem três regras de classificação aceitas globalmente que são amplamente utilizadas em compras internacionais:

Série 3025: Padrão chinês para empresas e indústria mecânica, baseado em JB/T 8149.2-2000 e GB/T 1303. O tipo de placa de tecido de baquelite mais comum nas fábricas chinesas.

Série PFCC: Padrão unificado internacional IEC (IEC 60893-3-4), designação universal global para laminado de algodão de tecido fenólico, adotado pela UE, Sudeste Asiático e pela maioria dos fabricantes internacionais de equipamentos elétricos.

Série C850: Série de alto desempenho equivalente ao NEMA da China de acordo com GB/T 24124-2009. Totalmente compatível com classes de laminado fenólico NEMA LI-1 US. Índices mecânicos e de ligação aprimorados para pedidos de máquinas padrão americanas para serviços pesados.

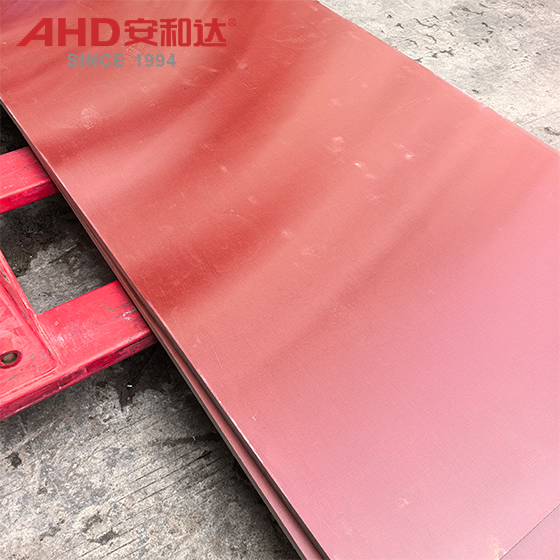

Folha AHD 3025 (folha de algodão fenólico PFCC201)

Folha fenólica da série padrão 3025 da China Domestic Enterprises

Padrão básico: JB/T 8149.2-2000, 4 classes principais por classe de contagem de tecido de algodão (tecido grosso/fino) e equilíbrio de desempenho elétrico.

Divisão de notas e pré-requisitos do índice chave

3025 (tecido de algodão grosso de 21 contagens, equivalente a PFCC201)

Colocação do núcleo: classe mecânica, baixo desempenho dielétrico, peças de desgaste econômicas.

Especificações exigidas: Densidade 1,30-1,42 g/cm3 Resistência à flexão >= 125 MPa Tensão de ruptura paralela >= 2,0 kV (90? óleo de transformador) Absorção de água 200-400 mg

Limitações: Isolamento não crítico, engrenagens, blocos de rolamentos, acessórios de gabarito que não requerem alta tensão

3026 (tecido fino de algodão de 30 contagens, equivalente a PFCC203)

Posicionamento do núcleo: mecânica de precisão, superfície usinada lisa, baixo isolamento, qualidade de trama fina.

Especificações: Resistência à tração ≥98 MPa; estabilidade dimensional muito boa para componentes CNC de pequena tolerância.

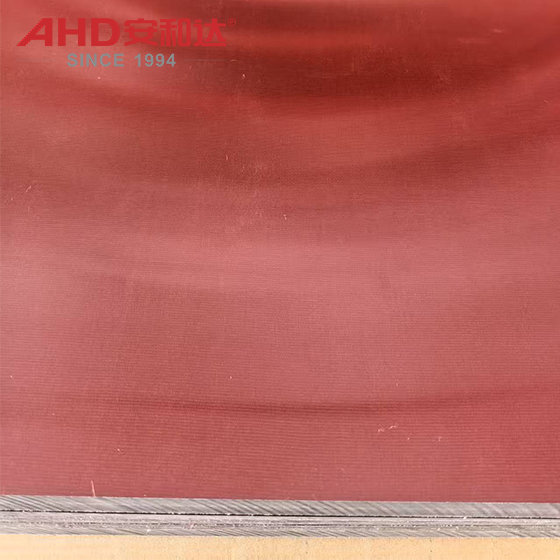

3027 (tecido de algodão grosso de 21 contagens, equivalente a PFCC202)

Classificação de dupla finalidade. Colocação equilibrada do núcleo mecânico + elétrico.

Especificações exigidas: tensão de ruptura ≥ 18 kV; resistência à umidade melhor que 3025; qualificado para cunhas de isolamento de motores de média tensão.

3028 (tecido de algodão ultrafino de 40 contagens, equivalente a PFCC204)

Posicionamento do núcleo: Grau eletromecânico de trama fina premium

Deve ter: Tensão de ruptura em paralelo >= 20 kV; menor absorção de água, melhor estabilidade dimensional para terminais isolantes de precisão.

Regra de superfície universal da série 3025: plana e lisa, sem bolhas/rachaduras; São permitidas pequenas manchas de cor natural; A tolerância de espessura é o padrão de desvio dimensional JB/T 8149.2

Folhas fenólicas da série padrão internacional IEC PFCC IEC 60893-3-4

Nome completo do PFCC: Folhas fenólicas laminadas de tecido de algodão referenciadas pelo padrão JB/T 8149.2 da China, a regra de nomenclatura unificada global.

Quatro notas oficiais IEC PFCC iguais à série chinesa 3025:

PFCC201: Classe mecânica de tecido grosso = China 3025

Regras de teste IEC: Tensão de tração, resistência ao impacto; limite dielétrico solto para máquinas em geral.

PFCC202: Grau mecânico-elétrico duplo de tecido grosso = China 3027

Atualização obrigatória IEC: Melhor resistência do isolamento após imersão em água, desempenho estável sob ciclos alternados de umidade.

PFCC203: Classe mecânica de precisão de tecido fino = China 3026

Destaque IEC: Rigorosos testes de encolhimento dimensional para pequenas peças estampadas/fresadas.

PFCC204: Grau de dupla finalidade de alto isolamento de tecido fino = China 3028

Baixa absorção de água Resistência ácida Alta rigidez dielétrica Índice rigoroso IEC para isolamento de gabinete elétrico europeu

Série equivalente americana NEMA C850 (GB/T 24124-2009, equivalente às classes NEMA LI-1 C/CE/L/LE)

A série C850 é uma folha de resina fenólica de tecido de algodão atualizada da China para atender totalmente aos padrões de laminado industrial NEMA dos EUA, com limites mecânicos mínimos mais altos do que a série básica 3025/PFCC, especificamente para pedidos de máquinas, automotivos e componentes elétricos UL dos EUA.

As classes C850 vêm em quatro tipos e cada uma corresponde a uma classe NEMA específica dos EUA:

C850.1 (grau NEMA C) – Tecido de tecido grosso e pesado

Especificações atualizadas acima de 3025. Resistência ao impacto 15% maior, melhor resistência de ligação. Puro uso mecânico pesado (engrenagens grandes, revestimentos de rolamentos de pressão. Baixo desempenho elétrico.

C850.2 (NEMA CE Grade) – Tecido grosso e balanceado

Especificações de atualização vs 3027: Melhor estabilidade térmica sob carga contínua. Dupla mecânica-elétrica para peças isolantes do motor US.

C850.3 (NEMA L Grade) - Pano de precisão fina

3026 vs especificações atualizadas: Tolerância dimensional mais rígida após a usinagem. Acabamento de borda suave para acessórios mecânicos de pequena precisão.

C850.4 (grau NEMA LE) – Pano fino premium de qualidade elétrica

Especificações aprimoradas 3028: Baixa absorção de água, propriedades dielétricas estáveis com variações de temperatura; ideal para blocos de terminais elétricos dos EUA, isolamento de interruptores.

A principal diferença entre o C850 e a série 3025/PFCC básica é que o C850 é testado para resistência de ligação extra e testes de fadiga flexível em alta temperatura exigidos pelos padrões NEMA dos EUA, mas não exigidos pela empresa chinesa 3025 ou pelas especificações IEC PFCC originais.

Tabela de referência cruzada de placa fenólica de grau completo um para um (3025 ↔ PFCC ↔ NEMA C850 / NEMA LI-1)

Série 3025 Doméstica da China	Grau padrão IEC PFCC	Classe C850 equivalente a NEMA	NEMA LI-1 original grau dos EUA	Posicionamento do aplicativo principal
3025	PFCC201	C850.1	C (Lona Mecânica)	Peças de desgaste mecânico pesado, baixa demanda de isolamento
3027	PFCC202	C850.2	CE (Lona Elétrico-Mecânica)	Isolamento do motor, componentes estruturais de média tensão
3026	PFCC203	C850.3	L (tecelagem fina mecânica)	Gabaritos usinados CNC de pequena precisão, peças estampadas
3028	PFCC204	C850.4	LE (Tecido Fino Elétrico-Mecânico)	Terminais isolantes de precisão, componentes elétricos de alta estabilidade

Resumo das principais diferenças do sistema para compradores

Série 3025 (Padrão Nacional da China)

Prós: Acessível. Geralmente estocados por fábricas chinesas. Entrega rápida para pedidos de exportação nacionais e gerais.

Contras: Índices mecânicos/elétricos simples, não podem atender totalmente aos requisitos de teste de fadiga de alta carga NEMA dos EUA.

Ideal para: equipamentos não-NEMA da UE/ASEAN, isolamento mecânico geral doméstico.

Série IEC PFCC (Padrão Internacional)

Benefícios: Nome de grau universal global, métodos de teste consistentes com IEC, aceitos por todos os organismos europeus de certificação elétrica.

Contras: Não são exigidas regras de teste de alta adesão/fadiga para equipamentos pesados dos EUA.

Melhor para: Compra de equipamento elétrico padrão na UE, Sudeste Asiático, Austrália.

Série equivalente C850 NEMA

Prós: Atende todos os limites de desempenho da NEMA dos EUA; resistência mecânica melhorada; passa na inspeção de materiais industriais dos EUA.

Contras: O padrão 3025/PFCC tem menor custo de matéria-prima e produção.

Melhor para: pedidos de exportação dos EUA, Canadá e México que exigem conformidade com NEMA, peças automotivas e de máquinas para cargas pesadas

Q1: A placa de tecido fenólico PFCC grau 7 é equivalente à placa de tecido fenólico 3028 de alto isolamento na China？

R: PFCC204 é o equivalente direto da IEC e é mapeado para NEMA LE grau C850.4, o melhor laminado de tecido fenólico de trama fina mecânico-elétrico superior em todos os três padrões.

Q2: Todo o material da série 3025 é de classe E de resistência térmica?

R: Sim, todos os laminados de tecido de algodão fenólico 3025, PFCC e C850 são classificados com um índice térmico de Classe E (temperatura de operação contínua de 120°C).

Q3: Qual é a melhor qualidade para peças mecânicas de engrenagens e rolamentos sem isolamento de alta tensão?

A: 3025 / PFCC201 / C850.1 (grau NEMA C) – tecido grosso e grosso fornece a mais alta resistência ao impacto e ao desgaste para componentes de desgaste mecânico puro.

AHD Polymer fornece uma linha completa de folhas laminadas fenólicas de tecido de algodão, como a série 3025, folhas certificadas IEC PFCC e classes C850 compatíveis com NEMA, espessura de 0,8 a 100 mm e serviço de corte CNC personalizado. Envie seu desenho, exigência padrão do mercado alvo (IEC/NEMA) e demanda de espessura para nossa equipe de vendas para teste de amostra e cotação direta da fábrica.
