Folha de fibra de vidro epóxi G10 vs G11: Qual grau de isolamento sobrevive aos seus pontos quentes?

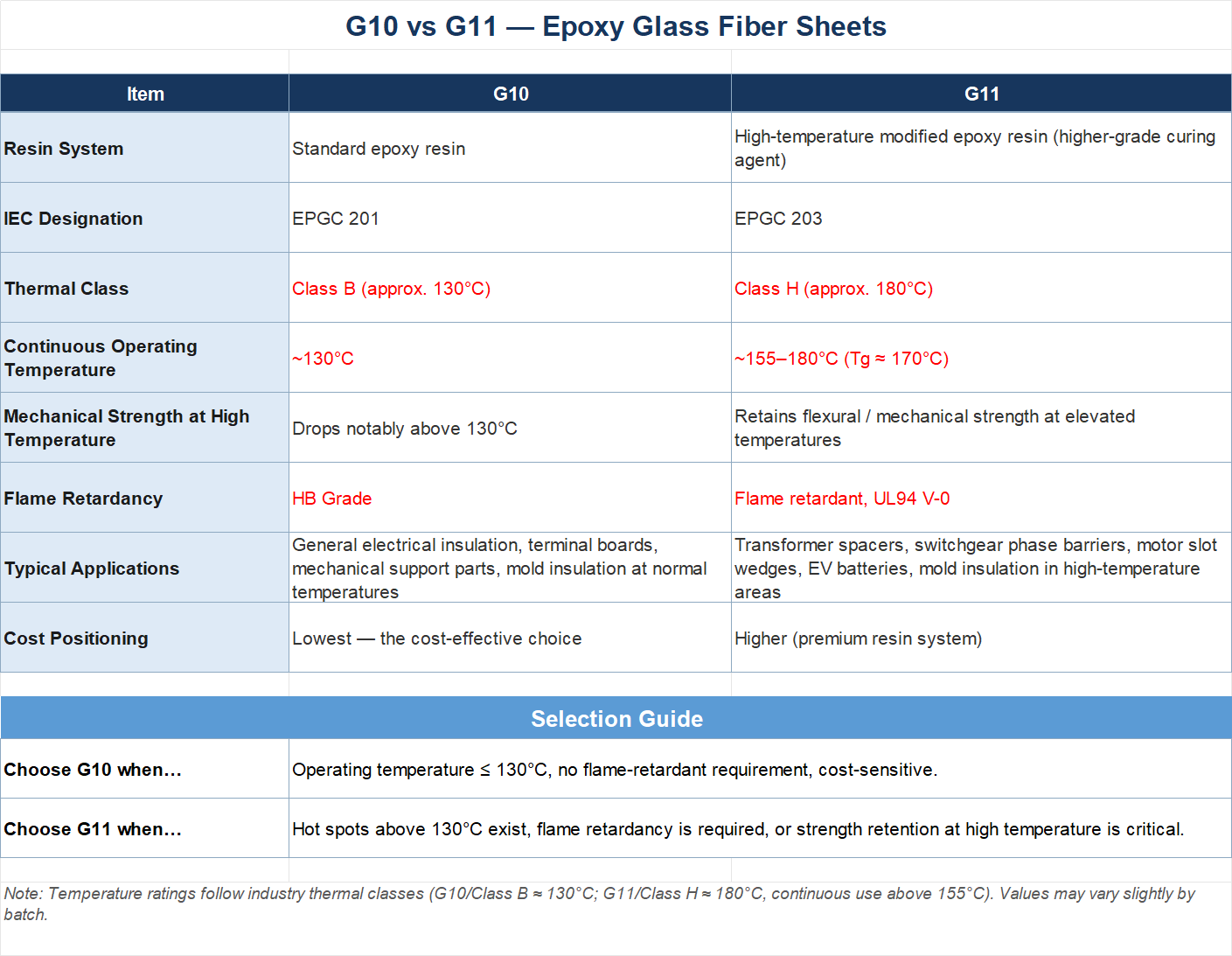

As folhas de fibra de vidro epóxi ainda são o principal material de isolamento em equipamentos elétricos, isolamento de moldes e peças de suporte mecânico. Mesmo assim, muitos engenheiros de compras ainda fazem a mesma pergunta. Eu preciso do G10 ou do G11? Superficialmente, as duas classes parecem iguais, mas observe a tabela abaixo da nossa equipe de produção aqui e você poderá ver exatamente onde elas diferem.

Para uma estação independente que atende compradores atacadistas, fabricantes e equipes de compras de plantas, não é bom ter conhecimento dessa comparação entre G10 e G11. Ele determina a conformidade com a segurança, o custo total e a vida útil na área de produção. Aqui está uma análise simples.

A grande diferença é o sistema de resina

Estas folhas de plástico reforçado com vidro G10 e G11 são reforçadas com tecido de vidro contínuo. A matriz muda. O G10 é feito com uma resina epóxi padrão e o G11 é feito com uma resina epóxi modificada para alta temperatura e um agente de cura de grau superior. Essa única atualização é o que cria todas as lacunas de desempenho que você vê na tabela.

G10: EPGC 201 G11: EPGC 203 IEC 60893-3-2 Se o seu desenho indicar "EPGC 203" ou "folha G11", os dois não são intercambiáveis com uma folha G10 padrão. Por favor, verifique as especificações antes de fazer o pedido.

Aula térmica: uma série que os compradores devem ficar atentos

A tabela mostra que o G10 possui classe térmica Classe B, cerca de 130°C. G11 salta para a Classe H, cerca de 180°C, com uma faixa de operação contínua de aproximadamente 155–180°C e uma temperatura de transição vítrea de cerca de 170°C.

Esta é a linha que importa. Acima de cerca de 130°C, uma folha de epóxi G10 começa a amolecer à medida que sua resina se aproxima da transição vítrea e a resistência mecânica cai drasticamente. O laminado epóxi G11 é usado em espaçadores de transformadores, barreiras de fase de quadros de distribuição, cunhas de ranhuras de motores e isolamento de baterias EV, pois retém resistência à flexão e mecânica em altas temperaturas. A mesma lógica se aplica ao isolamento do molde próximo a processos quentes: permaneça em G11 se a face da ferramenta estiver quente.

O retardamento de chama também varia

G10 tem classificação de chama HB e G11 é UL94 V-0. A folha laminada de epóxi de vidro G11 tem classificação V-0 para compradores na Europa, América do Norte ou Sudeste Asiático que precisam atender aos requisitos locais de segurança elétrica, eliminando dores de cabeça de conformidade. Se o retardamento de chama for um requisito difícil em suas especificações, não opte pela placa G10 mais barata.

Aplicativos próximos um do outro

O G10 é adequado para aplicações de temperatura normal: isolamento elétrico geral, placas de terminais, peças de suporte mecânico e isolamento de moldes que não excedam 130°C. Esta é a opção mais barata e para muitos trabalhos rotineiros é a certa.

Use o laminado epóxi G11 quando houver presença de pontos quentes acima de 130°C, quando for necessário retardar a chama ou quando a retenção da resistência em altas temperaturas for crítica para a aplicação. As aplicações típicas incluem espaçadores de transformadores, barreiras de fases de comutadores, cunhas de slots de motores, baterias EV e isolamento de moldes em áreas de alta temperatura.

Palavras simples sobre posicionamento de custos

G10 é a classe econômica padrão. G11 é uma classe de custo mais elevado devido ao sistema de resina de qualidade superior. Uma estratégia de compra inteligente é pensar nisso como um cálculo de risco, e não apenas como uma comparação de preços. O serviço a 130°C é bom o suficiente para o G10, e manter o G11 para os pontos quentes. Normalmente, o valor da divisão da especificação é melhor do que a padronização em um único grau.

Nota prática sobre classificações de temperatura: os números são as classes térmicas da indústria – G10/Classe B (~130°C), G11/Classe H (~180°C, uso contínuo >155°C). Os valores podem variar ligeiramente de lote para lote, portanto verifique sempre com seu fornecedor a folha de dados mais recente.

Por que os compradores compram o laminado epóxi G11 da AHD?

A AHD fabrica folhas e hastes de plástico há 32 anos. Oferecemos folhas de fibra de vidro epóxi G10 e G11 em painéis cortados sob medida, hastes e peças usinadas personalizadas com espessuras padrão disponíveis para entrega rápida. Confie em nós, você pode obter qualidade consistente de lote a lote e o suporte técnico necessário para combinar o grau certo com sua temperatura operacional e requisitos de chama.

Perguntas frequentes sobre G10 e G11

Q1: Posso substituir o G10 pelo G11 se a aplicação estiver acima de 130°C?

Não. A resistência mecânica do G10 cai notavelmente acima de 130°C. Use G11 quando os pontos quentes estiverem acima de 130°C.

Q2: O G11 é retardador de chamas?

Sim. G11 é UL94 V-0 e G10 é classificado como HB.

Q3: Qual é a designação IEC para a placa G11?

G11 é EPGC 203; G10 é EPGC 201 de acordo com IEC 60893-3-2.

Q4: Para que geralmente é usado o G11?

Espaçadores de transformadores, barreiras de fase de comutadores, cunhas de ranhura de motor, baterias EV e isolamento de molde de alta temperatura.

Q5: Você corta suas folhas no tamanho certo?

Sim. AHD fornece folhas de epóxi de fibra de vidro G10 e G11, em tamanhos personalizados para pedidos de atacado e fabricação.

Obtenha uma amostra ou relatório de teste

Não tem certeza se G10 ou G11 são adequados para sua aplicação? Peça uma amostra ou nosso último relatório de teste. Antes de fazer um pedido em grandes quantidades, nossa equipe de engenharia revisará seus desenhos e recomendará classificações de resistência ao calor do material, classificações de retardamento de chama e especificações dimensionais.
